1.實驗室氣體管路工程組件

管道組成件存放應符合下列要求:按材質、品種、規格、批次劃區存放；管道組成件發放時，應核對材質、型號、規格、數量、標識；室外存放的管道組成件應設置支、墊層；不銹鋼與碳素鋼、低合金鋼管道組成件不得接觸；材料切割前應做好標識移植；施工現場存放的材料應擺放整齊，標識清楚，專料專用。

管道組成件(閥門、管子、管件、補償器、法蘭、過濾器、密封墊片、膨脹接頭、緊固件、耐壓軟管、撓性接頭、疏水器、耐壓接頭、分離器等)、管道支承件包括安裝件(吊桿、平衡錘、彈簧吊架、斜拉桿、支撐桿、松緊螺栓、鏈條、導軌和錨固件以及負荷式固定件，如底座、鞍座、滾柱、托架和滑動支座)和附著件(吊耳、管吊、卡環、U形夾、管夾、緊固夾板和裙式管座)，以及管道的焊接材料(焊絲、焊條、焊劑、保護氣體)等應按管道系統配套按工期要求供貨，滿足施工進度。其他材料如防水材料、玻璃鋼、橡膠、油漆、塑料、隔熱(保熱或保冷)材料、防腐材料等，能保證按工期要求供貨。

2.實驗室氣體管道系統工程

實驗室氣體管道工程氣瓶區域用管路引進。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。安裝半自動轉換閥控制氣瓶更換，主要的控制閥門和減壓閥門都安裝在實驗室外。除了儀器空氣(工廠空氣)是工廠直接生產外，其余氣體都是采用高壓氣瓶柜供氣。

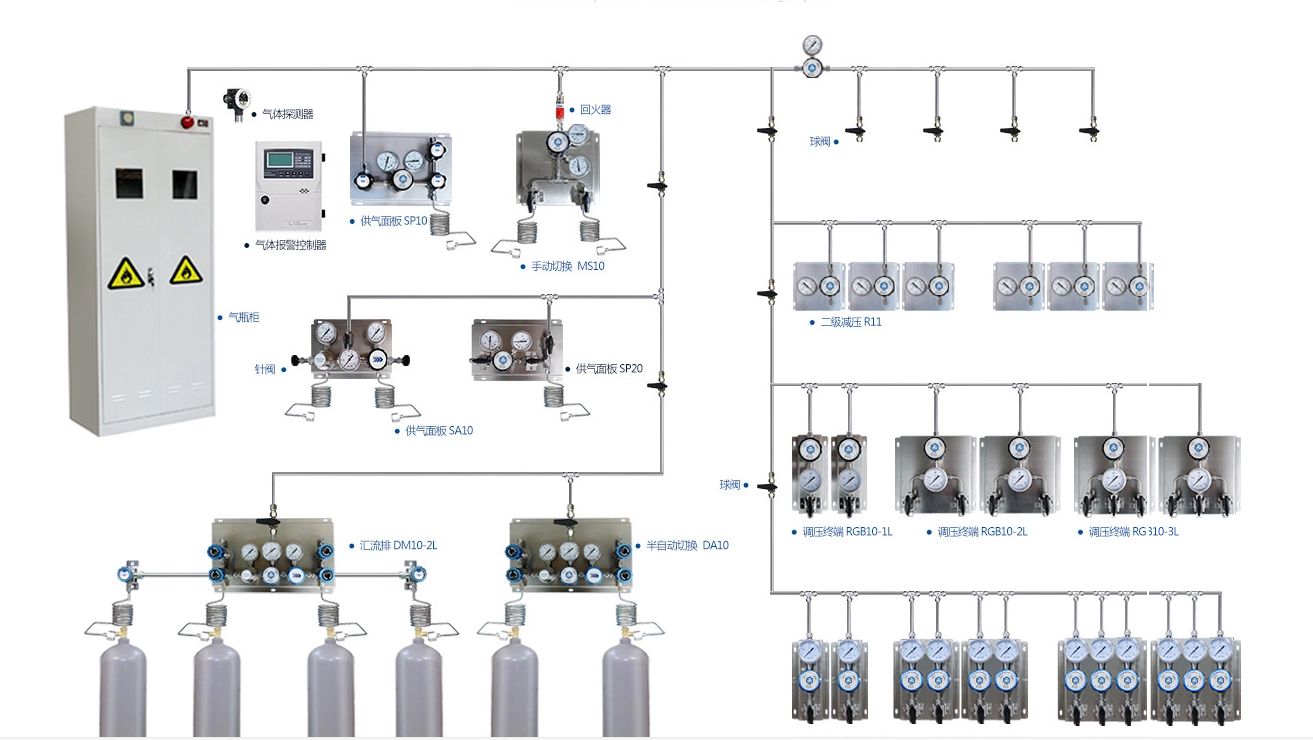

實驗室集中供氣系統工程主要是為實驗室選用的分析設備提供量值和壓力穩定的標準氣體，保障分析測試人員在實驗中免受有毒有害氣體的侵害；保證其儲存和使用的安全性。根據國標要求，將所用全部氣體存放于儲氣間，并實現集中輸送，組成中央供氣系統。系統采用多拖一、一拖多、一拖一和多拖多的管道式輸氣方式，在一拖多時能夠?qū)崿F(xiàn)分段控制和在多拖-和多拖多時能夠?qū)崿F(xiàn)切換控制；同時還要能夠保證標準氣體流量、壓力穩定和量值傳遞不發生變化，滿足分析檢測設備對使用氣體的技術要求。

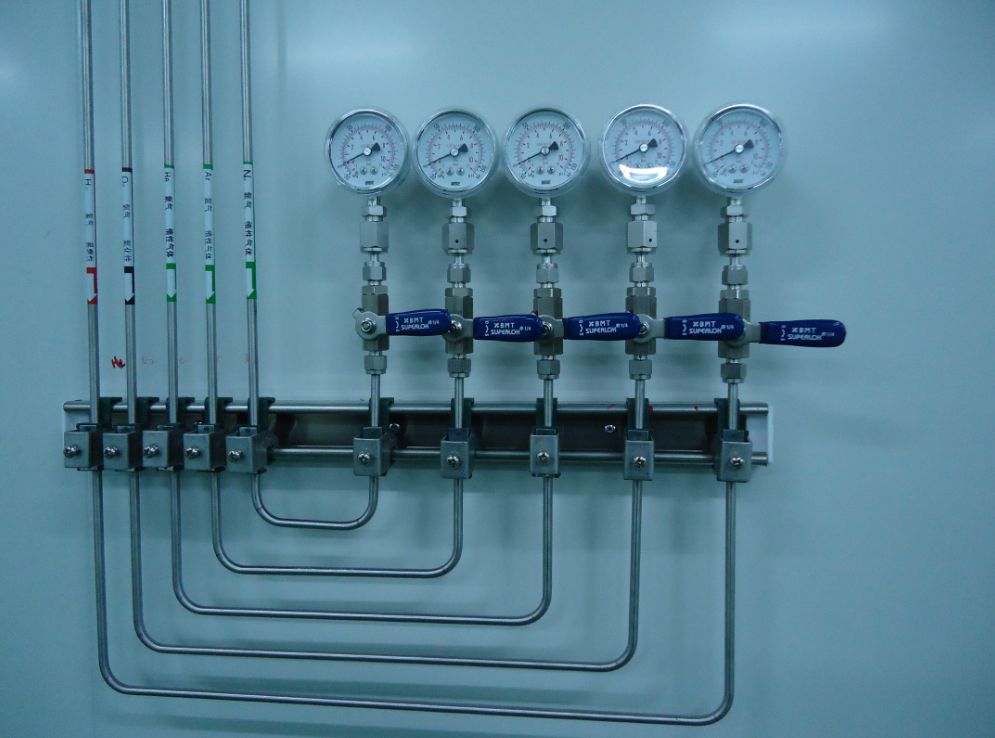

其中中央臺氣體管路的引入通過服務柱。所有氣體管路的連接采用無縫焊接。所有的氣體管路在工作臺上有合適的控制閥門，便于操作。氣體管路為不銹鋼，在管路上有個過慮雜質和水分的凈化裝置。此凈化裝置并聯一管路，用單獨的閥門隔離，這樣在不影響正常使用情況下，可以對過濾裝置進行維修。引入普通分析實驗室的壓縮空氣都至少需要有2個壓縮空氣鋼瓶的備份。

使用的氣瓶和備用氣瓶之間有一個半自動調節閥來控制。所有氣體管路都是高質量的、完全退火、無縫不銹鋼SS - 31EL。氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。所有氧氣管路都需完全清理干凈，使其適合氧氣使用。

易燃、氧化氣體排氣管路不能并在一起。盤管由不銹鋼材料制成，有足夠的韌性。安全減壓閥要有標示，標明壓力釋放級別。所有減壓閥都需要連接一條通出氣體存藏區的排氣管路。所有閥門、調節裝置、壓力表都由高質量的不銹鋼制成。

提供氣體倒回控制器。所有管路標明連接的氣體。所有管路能在所處環境下正常使用。施工現場的準備:施工現場在施工前應達到三通(道路通、通電、通水)平(場地平整)。應按施工平面布置圖堆放材料、擺放施工機具，合理布置管道預制、臨時設施等場地。
